กระบอกลม SRC-Cylinder เป็นกระบอกลมประเภทหนึ่งที่ผลิตโดย SNS โดยมีชื่อเรียกอย่างเป็นทางการว่า "กระบอกลมจับยึดแบบหมุน รุ่น SRC" (Rotary Clamp Cylinder SRC Series)
คำอธิบายและคุณสมบัติหลักของกระบอกลม SRC:
ประเภทการทำงาน: เป็นกระบอกลมที่ทำงานโดยการหมุน (Rotary Motion) พร้อมทั้งมีกลไกการจับยึดชิ้นงาน
การเคลื่อนที่: แปลงพลังงานลมอัดเป็นการเคลื่อนที่แบบหมุนเพื่อจับยึดชิ้นงาน
มุมหมุน: โดยทั่วไปจะมีมุมหมุนอยู่ที่ 90 องศา ±10 องศา
ทิศทางการหมุน: ออกแบบมาให้หมุนไปทางขวา (ตามเข็มนาฬิกา) เพื่อจับยึดชิ้นงาน ซึ่งแตกต่างจากรุ่น SCL ที่หมุนไปทางซ้าย
ช่วงชักการหมุน: มีขนาดแตกต่างกันไปขึ้นอยู่กับขนาดกระบอกลม
ช่วงชักการจับยึด: มีขนาดแตกต่างกันไปขึ้นอยู่กับขนาดกระบอกลม
การติดตั้งสวิตช์อัตโนมัติ: สามารถติดตั้งสวิตช์อัตโนมัติได้ เพื่อตรวจจับตำแหน่งการทำงาน
การออกแบบ: ออกแบบให้มีขนาดกะทัดรัด และมีโครงสร้างที่แข็งแรง
ความทนทาน: เหมาะสำหรับการใช้งานในสภาพแวดล้อมอุตสาหกรรม
ความแตกต่างระหว่าง SRC และ SCL:
ความแตกต่างหลักระหว่างกระบอกลม SRC และ SCL คือ ทิศทางการหมุนในการจับยึดชิ้นงาน:
SRC: หมุน ตามเข็มนาฬิกา เพื่อจับยึด
SCL: หมุน ทวนเข็มนาฬิกา เพื่อจับยึด
ดังนั้น การเลือกรุ่น SRC หรือ SCL ขึ้นอยู่กับทิศทางการจับยึดที่ต้องการในแต่ละการใช้งาน

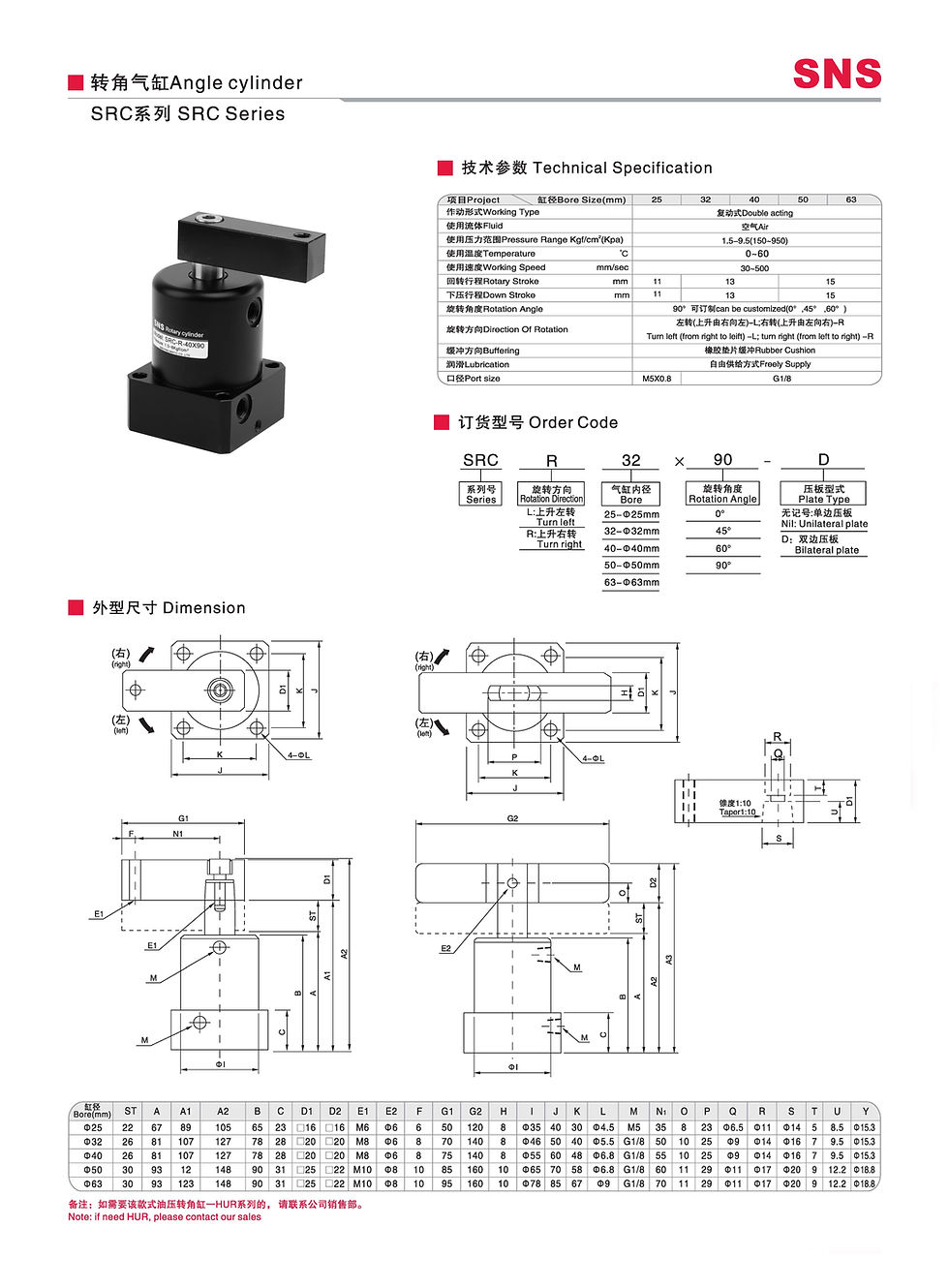

Technical Specification
Bore Size : SRC20 / SRC25 / SRC32 / SRC40
Action type : Double acting
Working medium : Air
Service pressure range : 1.5~1.0MPa (22~145psi)
Ensure pressure resistance : 1.5MPa(220psi)
Working temperature : -20~70°C
Rotation Angle : 90°
Rapeated positioning accuacy : ±2°
Direction of rotation : Turn left-L / Turn Right-R
Rotating schedule : 0
Clamping stroke : 5
Buffer type : Tenders
Port size : M5x0.8 / G1/8"
